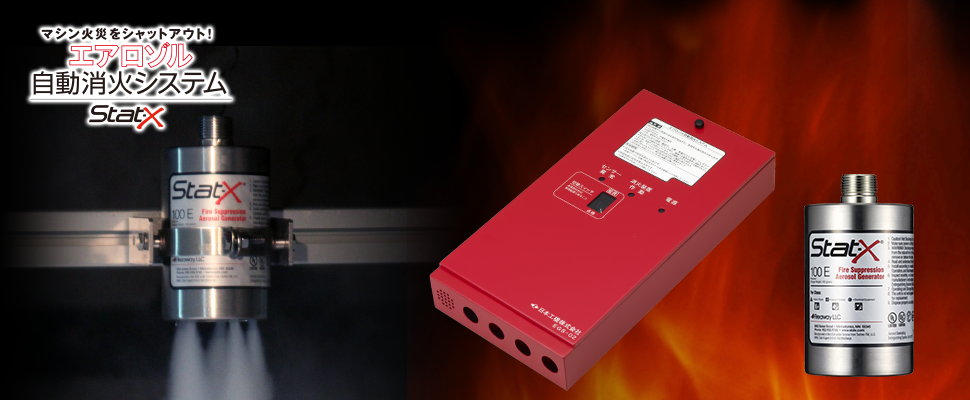

エアロゾル自動消火システム：製品仕様

通電作動方式

■STAT-X® Eタイプの主な仕様

名称	30E	100E	250E	500E
消火薬剤量	30g	100g	250g	500g
標準防護容積（油火災/普通火災）　※1	0.45m3 /0.30m3	1.50m3 /1.00m3	3.73m3 /2.50m3	7.46m3 /5.00m3
噴射時間	約10秒	約10~14秒	約10~14秒	約20~25秒
質量	0.35kg	0.9kg	2.2kg	2.9kg
サイズ（円筒部全長/直径）	74㎜/51㎜	117㎜/76㎜	150㎜/127㎜	180㎜/127㎜
使用温度範囲	屋内　温度：-40～54℃
耐用年数 ※2	製造から10年

■制御盤EGS-01/02の主な仕様

名称		EGS-01	EGS-02
サイズ		H170×W250×D40mm	H350×W180×D55mm
重量		1.3kg	1.9kg
起動	入力電源電圧	AC100～200V　50/60Hz　50VA（予備電源なし）
	感知器（自動）	バイメタル式の熱感知機にて起動　感知温度70℃（標準）
	押しボタン（手動）	［オプション］手動操作ボタンにより消火装置起動
制御	電源表示灯＜緑＞	電源入力時点灯　停電時消灯
	消火装置作動表示灯＜赤＞	消火装置作動時点滅（点検時にも感知器ONで点滅）
	センサー異常表示灯＜橙＞	熱感知器断線時点滅
	ブザー	消火装置作動時鳴動（連続音）熱感知器断線時鳴動（断続音）
	切替スイッチ	「点検」および「監視（通常運転）」の切替「点検」時、消火装置は作動（通電）しない
	初期状態	DIP1～4は全てOFF状態	DIP1・2はOFF、DIP3・4はON状態
	DIPスイッチ	DIP1 ON EXT1、EXT2が作動し、2秒後に消火装置が作動 DIP2 ON EXT2が作動し、2秒後にEXT1が作動し、消火装置が作動 DIP3 ON 熱感知器断線時にEXT1が作動する DIP4 ON EXT1が反転動作となる（電源投入後反転）
	使用温度範囲	屋内　温度：5～40℃　湿度：90％以下
	耐用年数　※2	10年

■熱感知器の主な仕様

感知方式	バイメタルを使用した熱反応式
動作温度	ON：+70℃　OFF：+45℃
取付下穴寸法	センサー用：φ21mm　固定板用：M4ボルトφ4.5mm×2ヵ所
耐用年数※2	5年

■STAT-X® Tタイプの主な仕様

名称	100T	250T	500T
消火薬剤量	100g	250g	500g
標準防護容積（油火災/普通火災）　※1	1.66m3/1.00m3	4.17m3/2.50m3	8.33m3/5.00m3
噴射時間	約11秒	約10~14秒	約20~25秒
質量	0.9kg	2.2kg	2.9kg
サイズ（全長/直径）　※3	153㎜/76㎜	168㎜/127㎜	218㎜/127㎜
使用温度範囲	屋内　温度：0～54℃
耐用年数 ※2	製造から10年

■サーマルヘッド

名称	低温タイプ（95AL）	高温タイプ（123AL）
主材料	アルミ製
動作温度	95℃	123℃
耐用年数 ※2	製造から10年

※1 密閉空間の場合　※2 耐用年数は使用環境によっては、短くなる場合があります。　※3 サーマルヘッド（熱感知部）含んだ全長

オプション

手動作動スイッチ

型式：EGS-OSW-01
仕様：押しボタン（手動）
内容：STAT-X®︎を手動で作動させることができます。

増設用熱感知器

型式：EGS-OSD-01
仕様：バイメタル式、感知温度70℃
内容：火災感知箇所を増やすことができます。多点同時監視が可能です。

固定ホルダー

型式：EGS-F100-01
仕様：M6ネジでは4点を固定（EGS-02へは付属されております。）
内容：STAT-X®︎を防火対象の壁面に固定するホルダーです。

テスター

型式：EGS-DMM
仕様：デジタルマルチメータ（EGS-02へは付属されております。）
内容：STAT-X®︎の健全性検査を安全に行えます。

制御盤-02（増設リレー付制御盤）

型式：EGS-CU-02-RL（EGS-02のみ対応）
仕様：無電圧c接点×2 定格AC250V、5A以下
内容：移報接点を増やすことができます。
